Gradnja raznoraznih sprejemnikov, kot zapriseženemu SWL-u, mi je bila vedno v veselje. Tukaj bom poskušal po spominu opisati nekaj kar se je dogajalo v moji delavnici leta nazaj. Ne bom se držal kronološkega vrstnega reda, ampak kakor se bom spomnil.
Nekaj radijskih sprejemnikov z integriranim vezjem CD2003 sem že opisal na drugem mestu. To integrirano vezje je zelo koristno in gradnja sprejemnikov z njim je enostavna.
ARG (Lov na lisico) sprejemniki z integrirci TCA440 in CD2003 so opisani tukaj.
SDR sprejemnik z Raspberry Pico sem opisal na drugi strani, zato tukaj samo povezava na to stran.
DIY Electronic Kit
RDA5807M
FM Radio

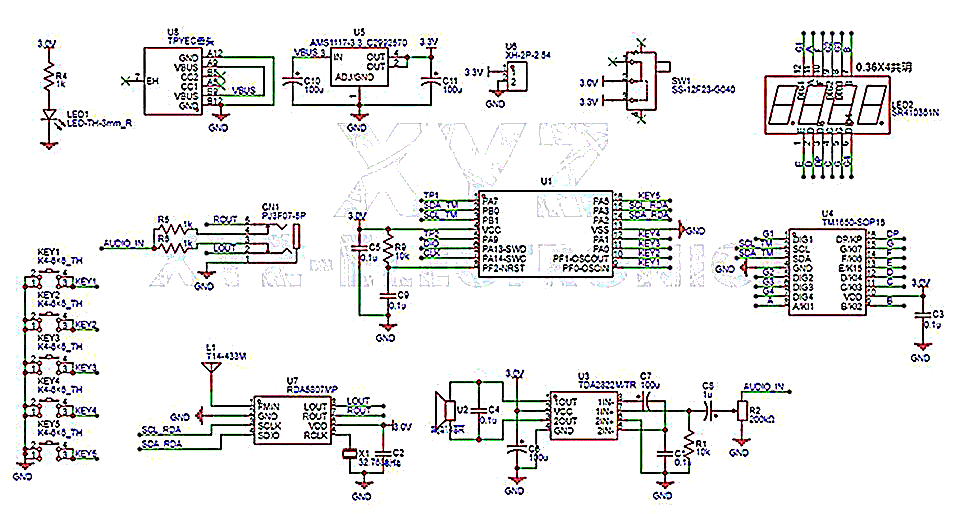

| Nabavil sem kitajsko sestavljanko FM sprejemnika z modulom RDA5807M. Uporabljen je mikrokrmilnik STC15 kot glavni krmilni čip za radijski modul RDA5807M, ki sprejema FM, z odpravljanjem šuma, izklopom programske opreme, z izboljšanjem basa, visoko občutljivostjo, nizkim šumom, velika neobčutljivost proti motnjam in drugimi prednostmi. Ojačevalni del s TDA2822 izhodnim ojačevalnikom ima dobro kakovost zvoka, širok razpon NF. Edina mana je majhen zvočnik, ki slabo prenaša nizke tone, zato sem ga zamenjal z drugim. Zamenjava je bila preprosta, saj je bilo potrebno samo podaljšati distančnike, ki držijo zadnjo ploščo sprejemnika. Na to zadnjo stanico sem pritrdil tudi litijevo baterijo s polnilcem namesto držala AA baterij. | ||||||
|
