Lastnosti:

  • Frekvenčno območje 0 - 30MHz
  • SDR sprejemnik pasovne širine 250 kHz
  • sprejem CW/SSB/AM/FM modulacije
  • možnost krmiljenja z računalnikom (USB)
  • OLED zaslon
  • preprosto področje uporabe
  • Slušalke/zvočnik
  • 500 pomnilnikov za shrambo nastavitev
  • deluje na 3 AAA baterije
  • poraba toka manjša od 50mA

  Pred desetletji sem zgradil sprejemnik po reviji Elektor. Od takrat pa do danes je po rekah na svetu preteklo že dosti vode in tudi tehnika se je v sprejemnikih močno spremenila. Pojavili so se tudi t.i. SDR sprejemniki (Software-defined radio) v obliki USB ključkov. Pomanjklivost teh ključkov je potreba po priključitvi na računalnik, kjer teče nek program za njegovo krmiljenje in dekodiranje. Danes, v eri zmogljivih mikrokrmilnikov, se da vse to spraviti (tudi v amaterski delavnici) v skupno enoto. Pa probajmo!

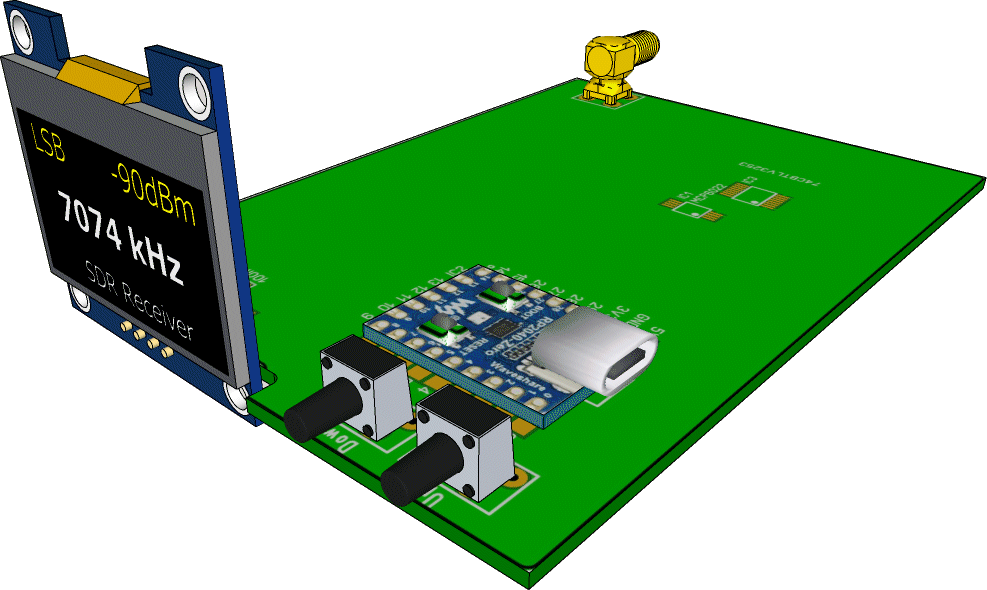

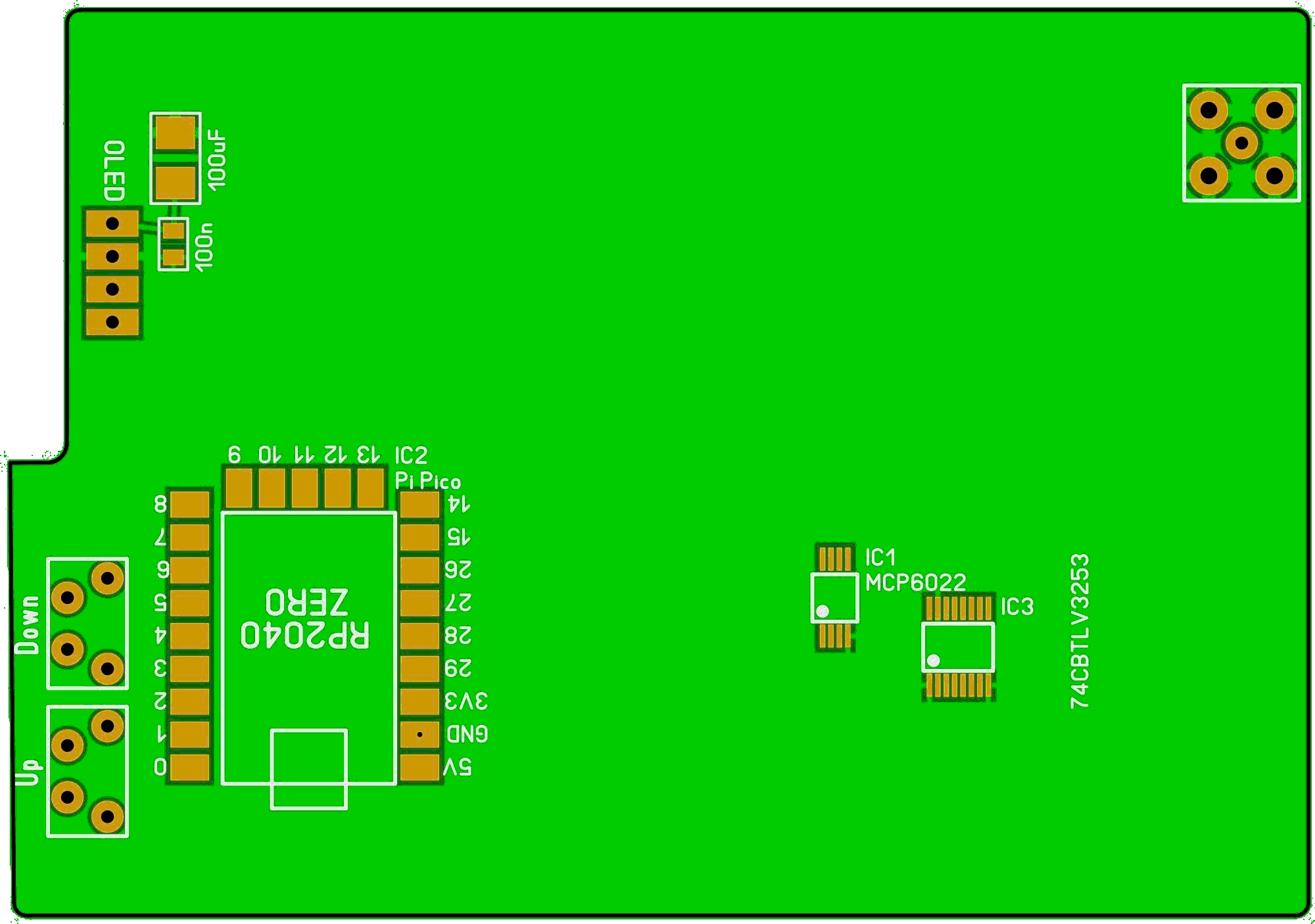

  Po raziskovanju po spletu, sem se odločil za uporabo mikrokrmilnika Raspberry Pi Pico. Je poceni in lahko dobavljiv. Pri izdelavi sem si pomagal s to spletno stranjo, kjer je kar nekaj teorije in tudi povezave do programa za mikrokrmilnik. Stran je vredna pozornega čitanja. Prvo sem si po svoje  izrisal načrt in izgled tiskanine(s Sprint Layout-om).

   Raspberry Pico SDR je minimalni programsko definiran sprejemnik (SDR), ki temelji na Raspberry Pi Pico . Zasnova uporablja "Tayloejev" detektor kvadraturnega vzorčenja (QSD), ki ga je populariziral Dan Tayloe in se uporablja v mnogih radijskih izvedbah VF SDR. Ta preprosta zasnova omogoča izvedbo visokokakovostnega mešalnika z uporabo poceni analognega stikala. Kvadraturni oscilator se ustvari s funkcijo PIO RP2040. To odpravlja potrebo po uporabi zunanjega programabilnega oscilatorja. Brez overklokiranja mikroprocesorja podpira frekvence do približno 30MHz, kar pokriva najnižje pasove od DV, SV do KV.
   Izhod IQ iz QSD je ojačan z uporabo hitrega operacijskega ojačevalnika z nizkim šumom (MCP6022). Kanala I in Q vzorči vgrajeni ADC mikrokontrolerja, ki zagotavlja 250kHz pasovne širine. Dvojedrni procesor ARM Cortex M0 izvaja algoritme za digitalno obdelavo signalov, demodulira AM, FM, SSB in CW za ustvarjanje zvočnega izhoda. Zvočni izhod je zagotovljen s pomočjo PWM, ki mu sledi nizkopasovni filter. Sprva sem nameraval uporabljati ojačevalnik LM386 ali kaj sodobnejšega, vendar lahko z ustreznim tokovno omejevalnim uporom IO-pin enostavno neposredno poganja par slušalk ali celo majhen zvočnik. Tako je to rešeno vsaj za prve poskuse.

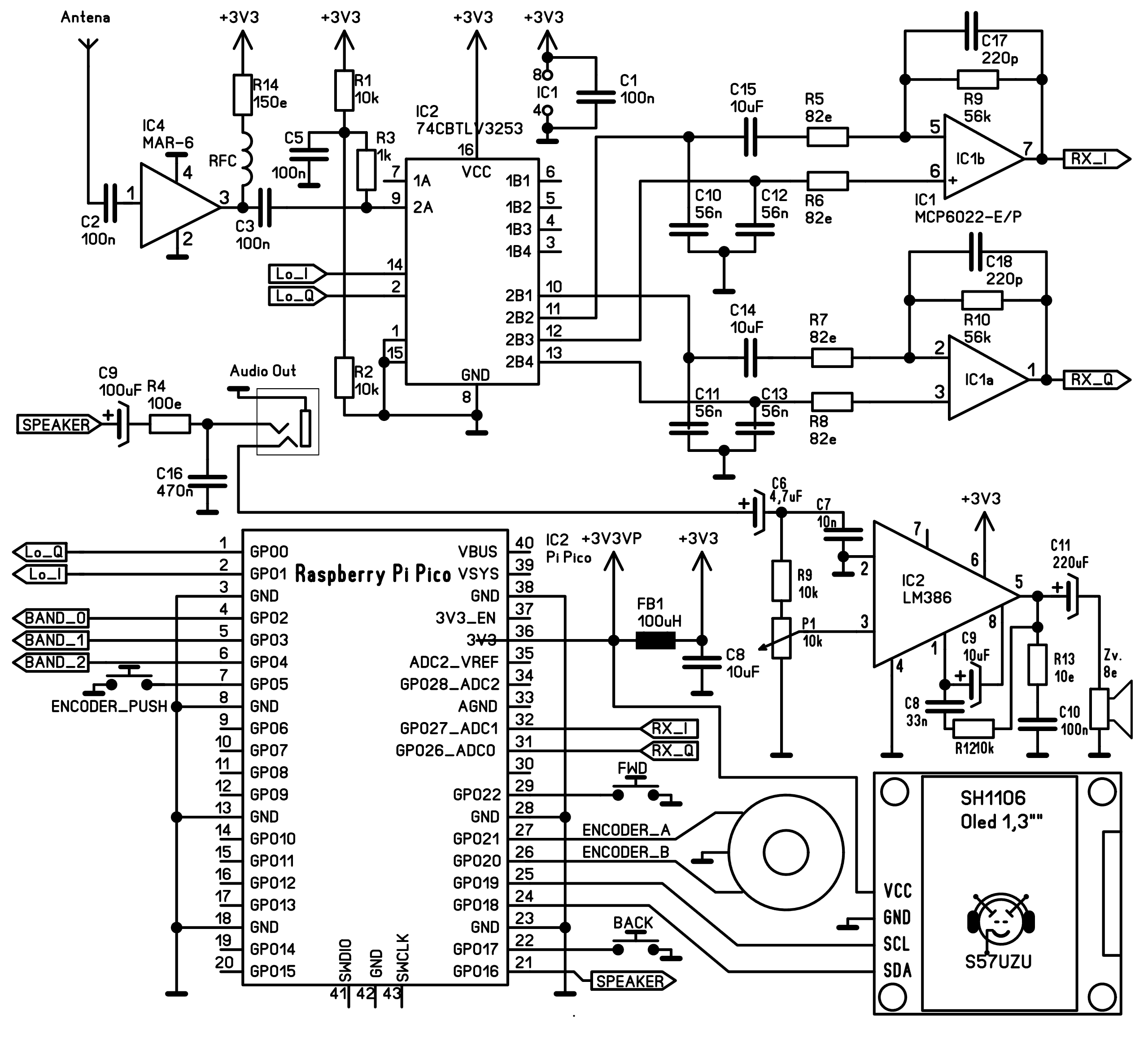

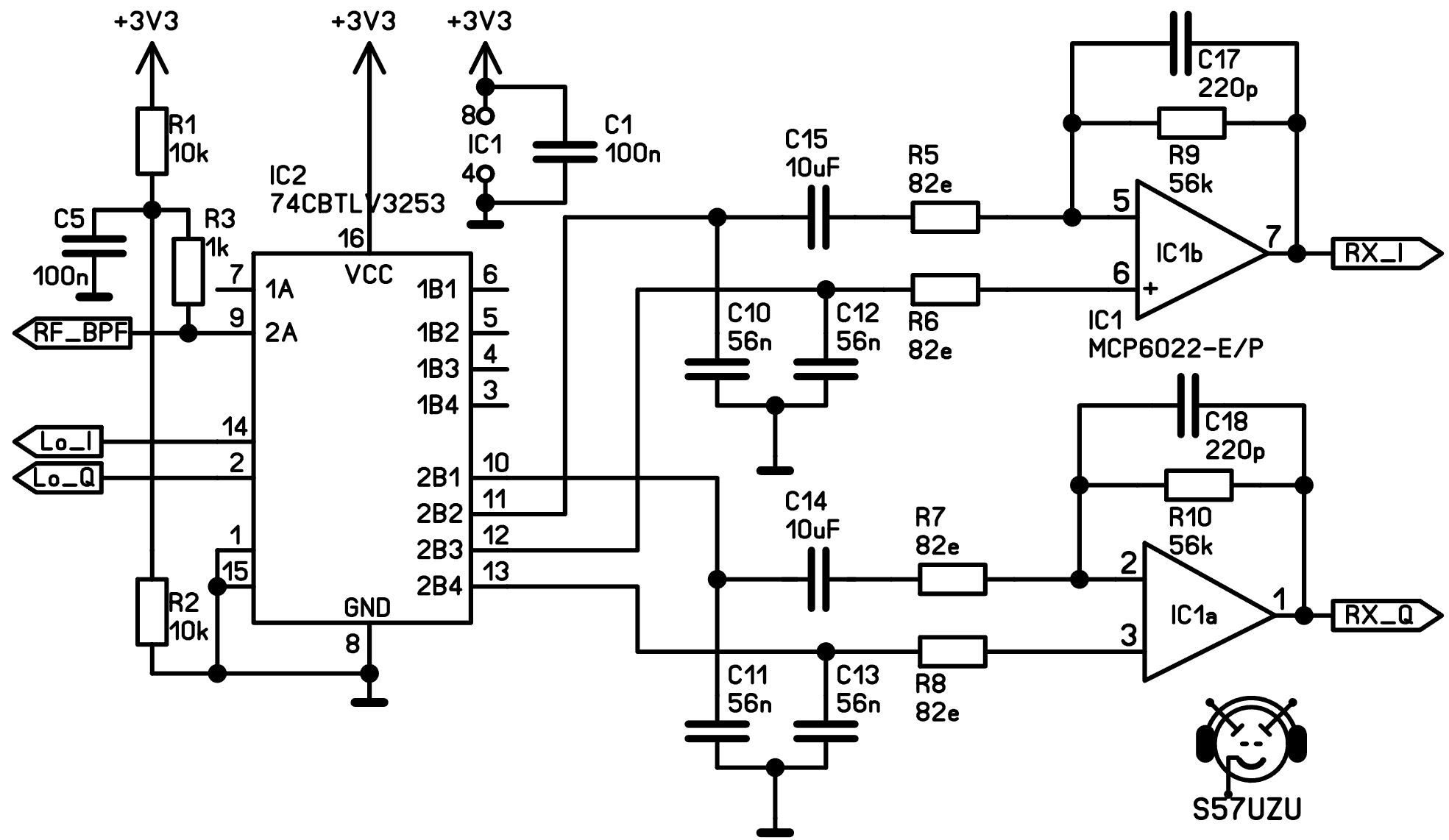

 QSD (t.i. Tayloe detector)

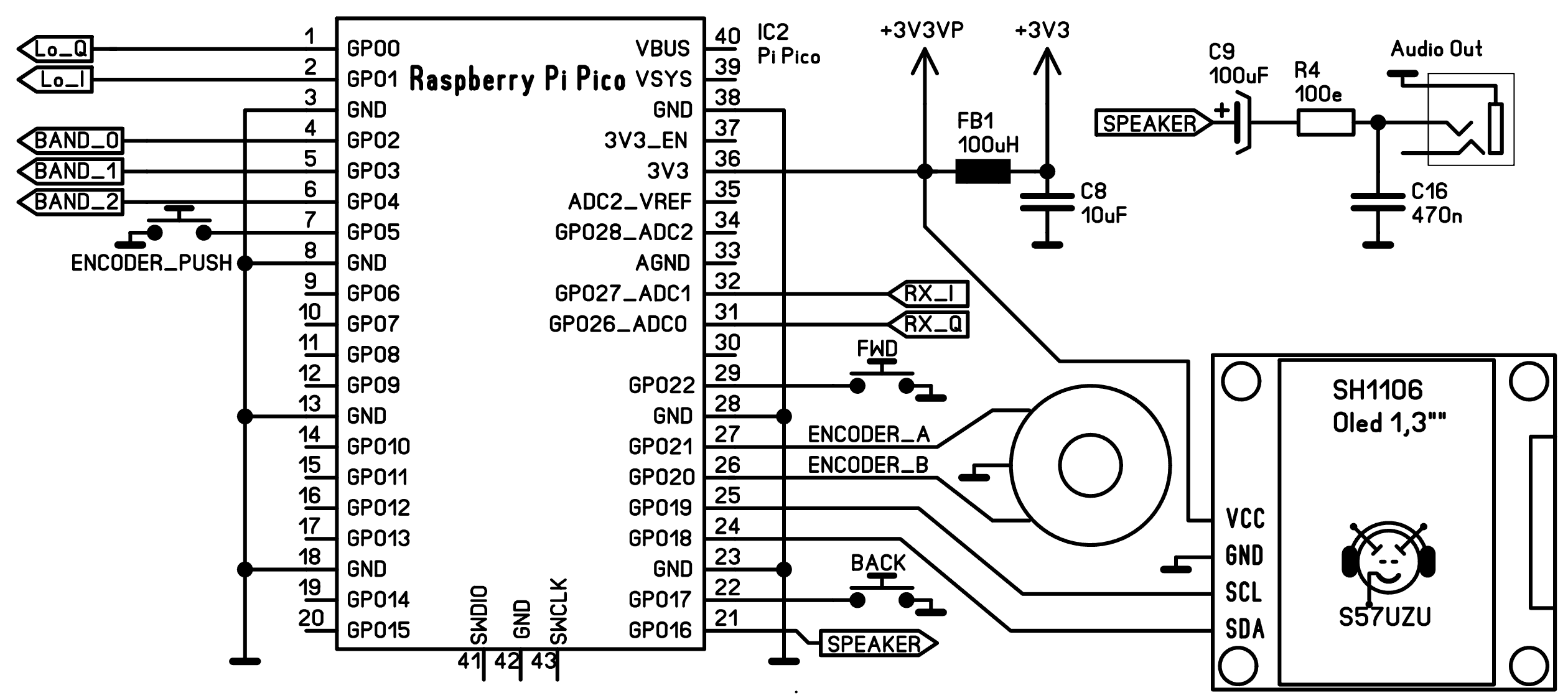

Procesorski del sprejemnika z oled prikazovalnikom

   O delovanju in funkcijah zgornjih podsklopov ne bom tukaj pisal, saj se lahko vse prečita na avtorjevi spletni strani. Avtor se je zelo potrudil in do potankosti opisal funkcije in delovanje vsakega dela sprejemnika.

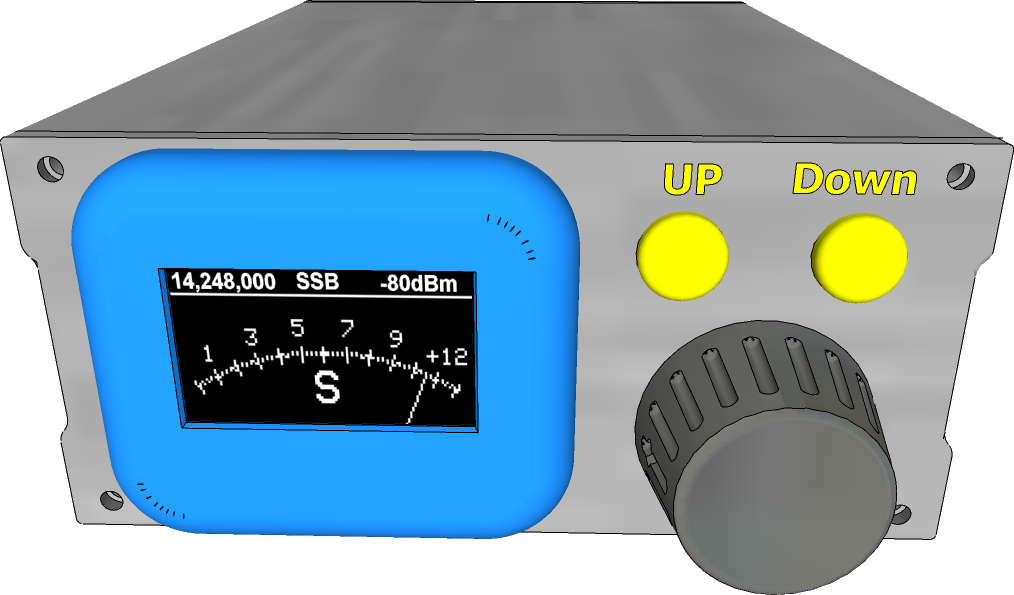

SDR sprejemnik v aluminijastem ohišju (V35 x Š70 x G100mm)


   Zaradi možnosti eksperimentiranja z vezjem sprejemnika in dodajanju sklopov sem naredil (3D tisk) večje ohišje. Tako imam možnost dodati tudi večji TFT prikazovalnik, ki prikazuje 600kHz (-150...+150kHz od izbrane frekvence) širok frekvenčni pas (Waterfall display).

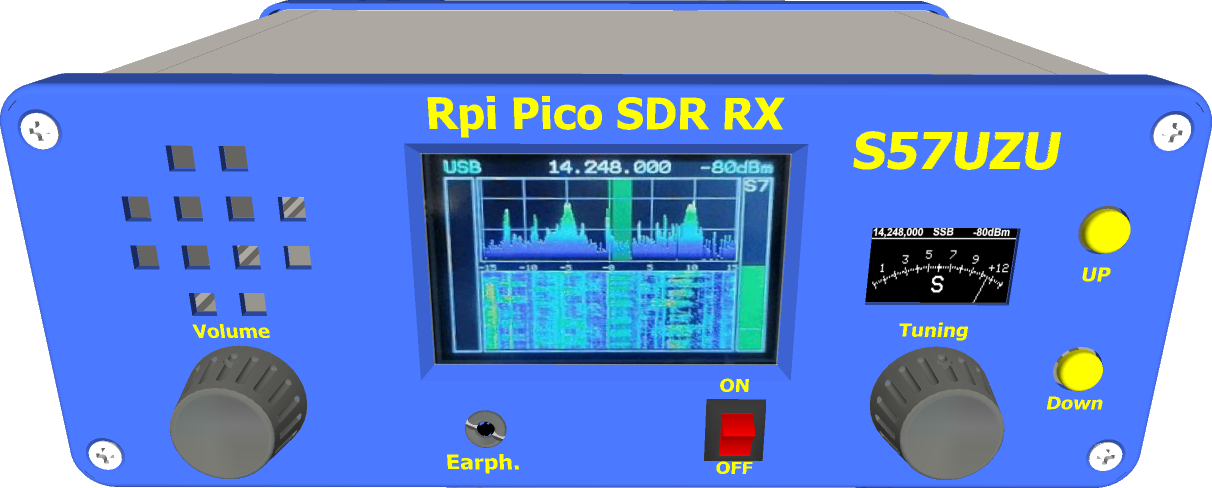

SDR sprejemnik v večjem ohišju in dva prikazovalnika (V70 x Š180 x G130mm)

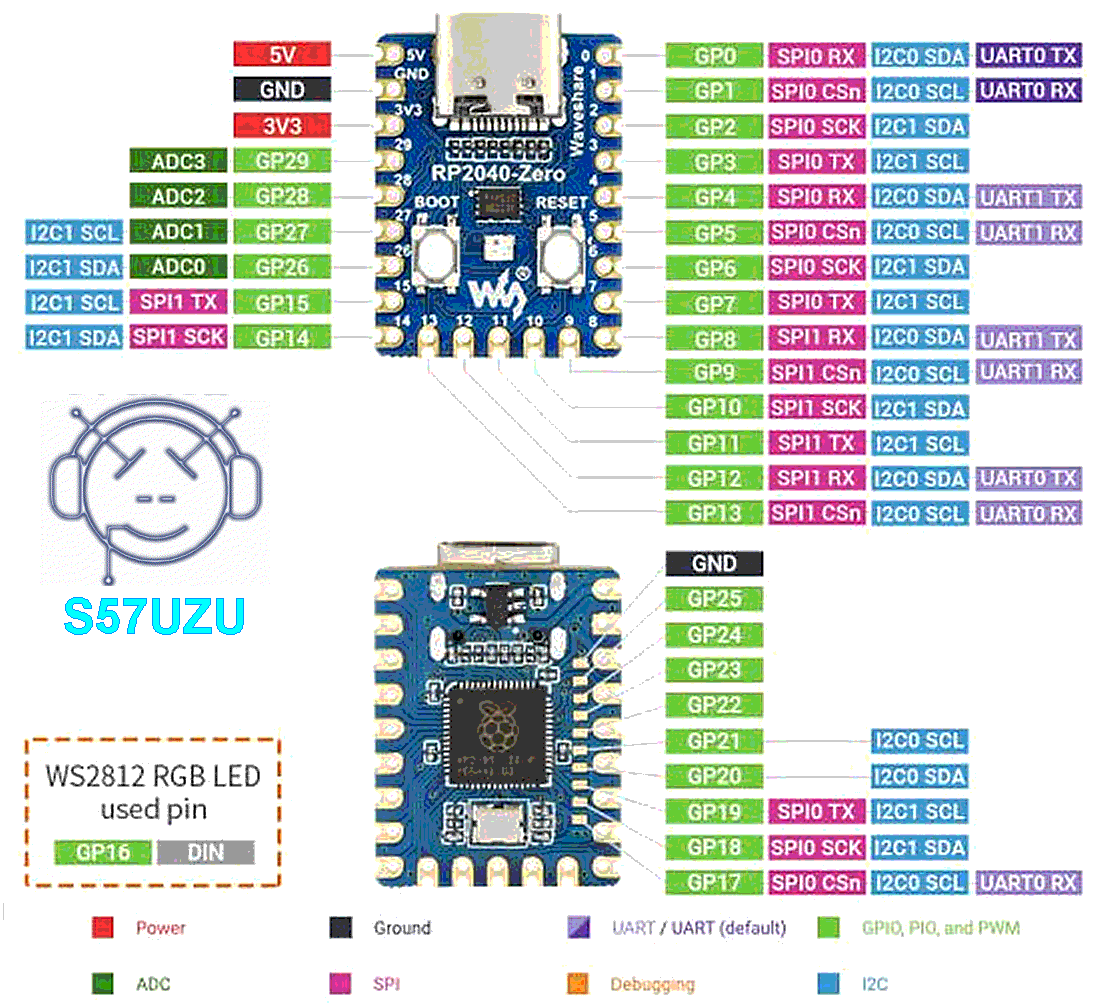

RP2040-Zero pinout



Počasi sledi nadaljevanje.
