Za uglaševanje visokofrekvenčnih stopenj uporabljam tranzistorski Dip meter in frekvencmeter oba opisana na drugem mestu. Celotno uglaševanje se da izvesti tudi brez gornjih instrumentov, vendar zelo težko, še manj točno, a le z dosti truda in prakse.

...*

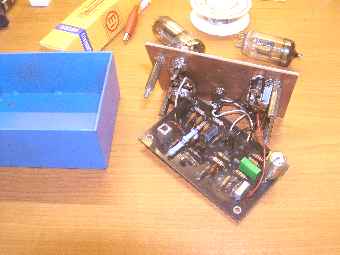

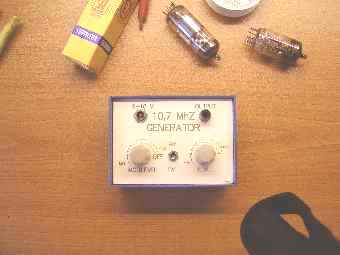

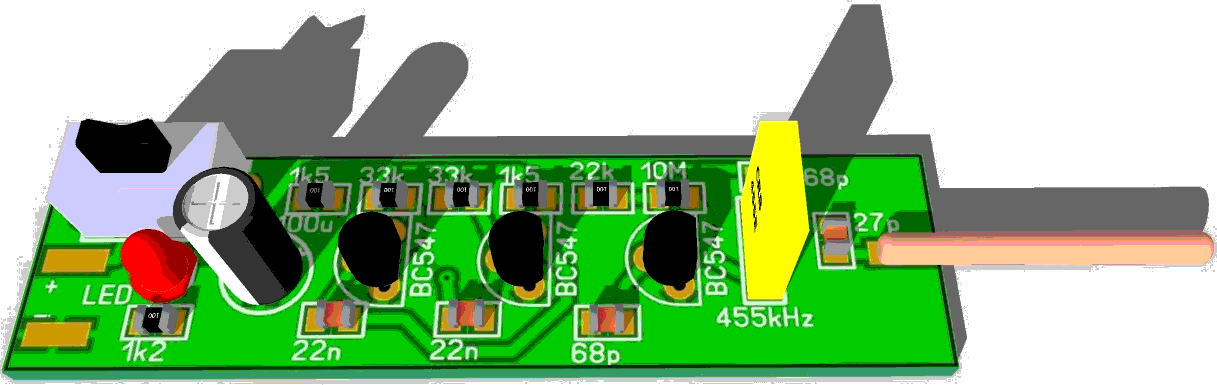

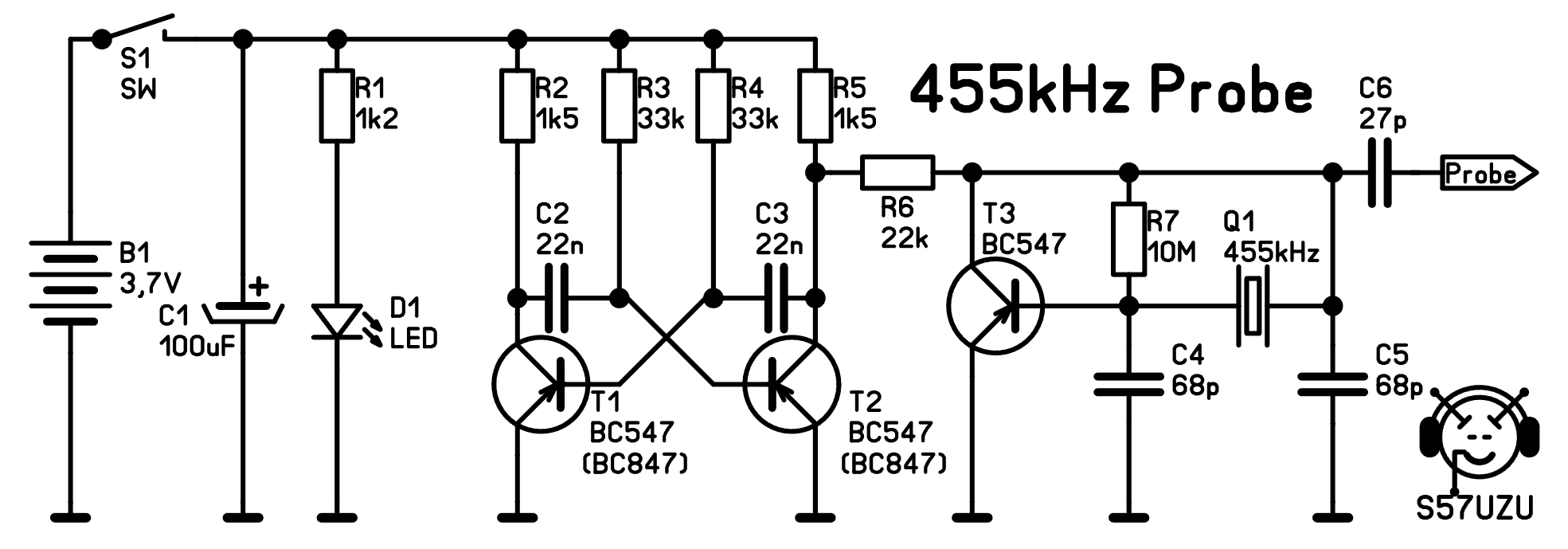

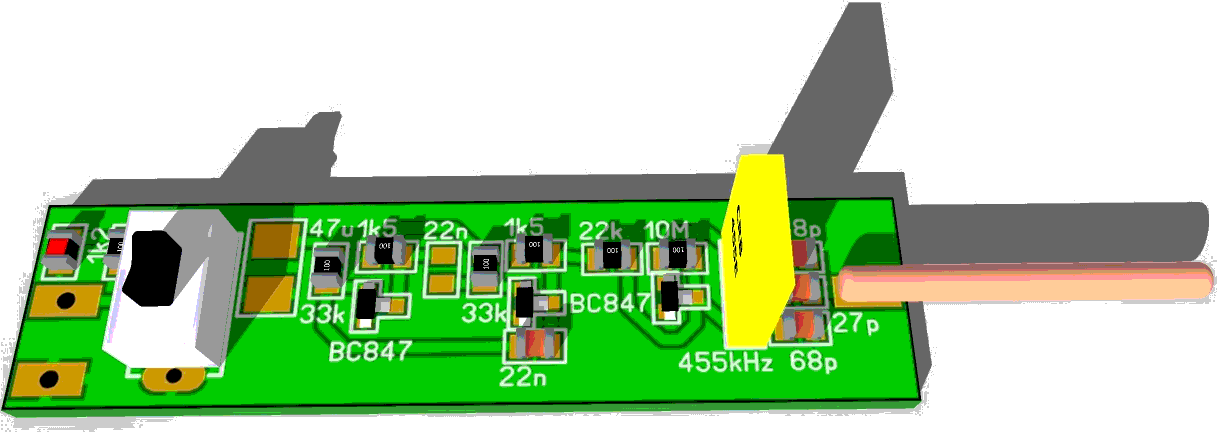

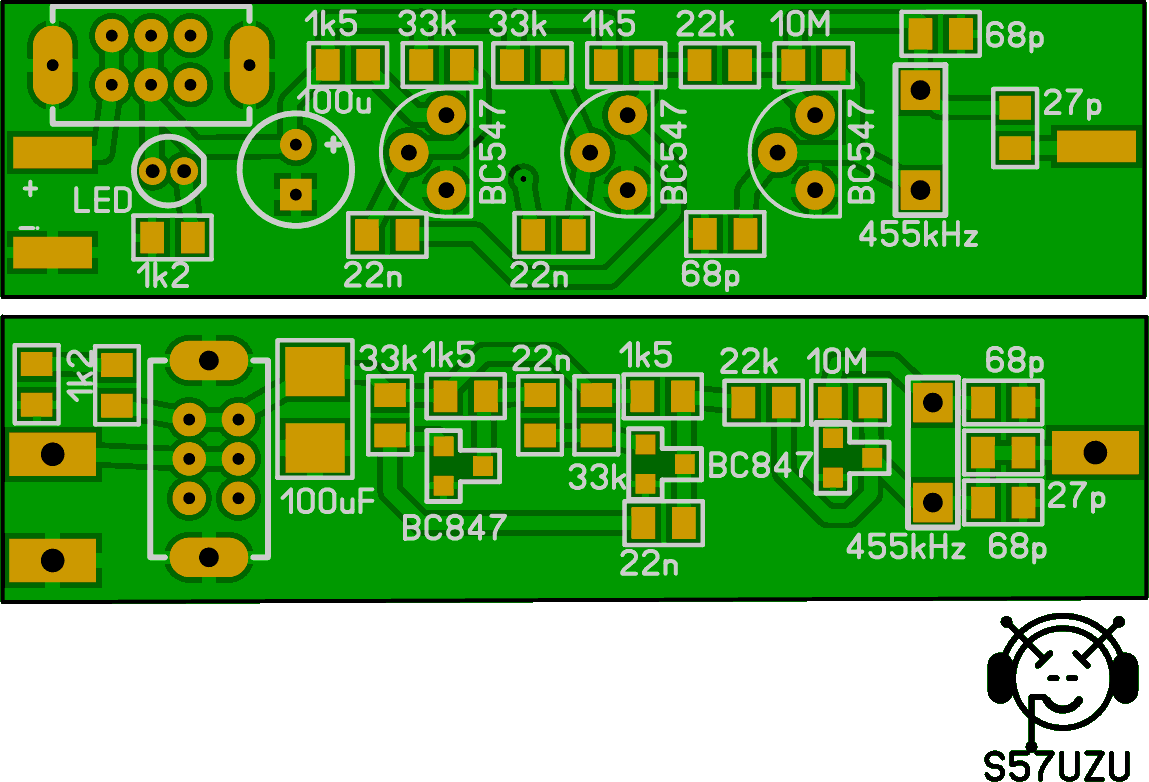

Za uglaševanje medfrekvence srednje in kratkovalovnih sprejemnikov s 455kHz medfrekvenco sem naredil majhen generator za 455kHz z amplitudno modulacijo cca 1000Hz. Generator je podoben zgornjemu generatorju za 10,7 MHz. Razlika je samo v tem, da je ta manjši in oblikovan kot sonda za injiciranje 455kHz signala. Za kontrolo frekvence oscilatorja je uporabljen cenen keramični rezonator kakšnega je najti tudi v mnogih TV daljinskih komandah. Napaja se enim Li-Po akumulatorjem 14500 (velikost AA baterije). Vse skupaj gre v cev notranjega premera 15mm, ki ni nujno da je kovinska.

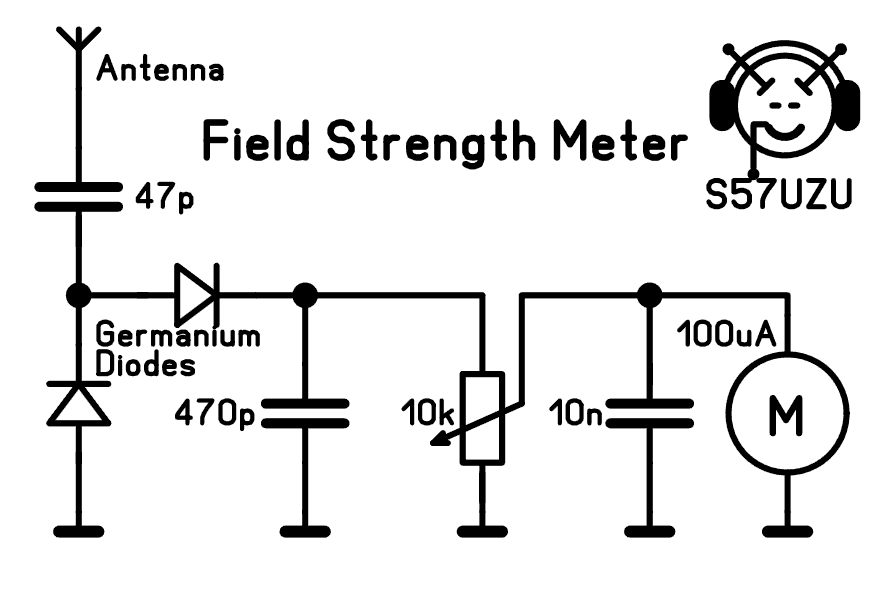

Merilec (indikator) jakosti polja

   Preprost merilnik jakosti polja za uglaševanje oddajniških anten. Merilnik deluje tako, da pretvori kateri koli RF signal, prisoten na anteni, v enosmerno napetost. Ta napetost poganja merilnik, ki prikazuje relativno VF. Merilnik vključuje potenciometer za zmanjšanje občutljivosti, če je to potrebno. Vse skupaj vsebuje nekaj elementov, ki jih lahko zmontiramo tudi na perforirano ploščico. Našel sem celo navodila kako vse skupaj vgraditi v digitalni univerzalni instrument. S takšno vgradnjo lahko potenciometer nadomestimo s trimerpotenciometrom ali pa ga sploh opustimo, saj imamo na univerzalnem instrumentu možnost izbire področja meritve.
