Ko sem nabavljal Raspberry Pi module, sem naletel na ta modul, ki je manjši od Pico in Pico W, poleg vsega pa tudi cenejši.  Ima sicer nekaj omejitev (nekateri pini so izvedeni spodaj na tiskanini). Cena (1,98€) me je pritegnila in ni mi žal, saj je modul manjši in za takšne projekte idealen, pa še presenetljivo hitro je prispela pošiljka več kosov iz Kitajske.

Specifikacije:

• Mikrokrmilniški čip RP2040, ki ga je zasnoval Raspberry Pi v Združenem kraljestvu.
• Dvojedrni procesor Arm Cortex M0+, prilagodljiv takt do 133 MHz.
• 264 KB SRAM-a in 2 MB vgrajenega Flash pomnilnika.
• Priključek USB-C, omogoča posodobljenost, enostavnejšo uporabo.
• Nazobljeni modul omogoča spajkanje neposredno na nosilne plošče.
• USB 1.1 s podporo za napravo in gostitelja.
• Načini spanja in mirovanja z nizko porabo energije.
• Programiranje povleci in spusti z uporabo masovnega pomnilnika prek USB-ja.
• 29 × večfunkcijskih zatičev GPIO (20 × preko robnega priključka, drugi preko spajkalnih točk).
• 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-bitni ADC, 16 × nadzorljivi kanali PWM.
• Natančna ura in časovnik na čipu.
• Senzor temperature.
• Pospešene knjižnice s plavajočo vejico na čipu.
• 8 × programabilnih V/I (PIO) stanj za podporo perifernih naprav po meri.
• RP2040-Zero uradna stran, kjer je najti povezavo do sheme in še marsikatere druge zelo koristne informacije.

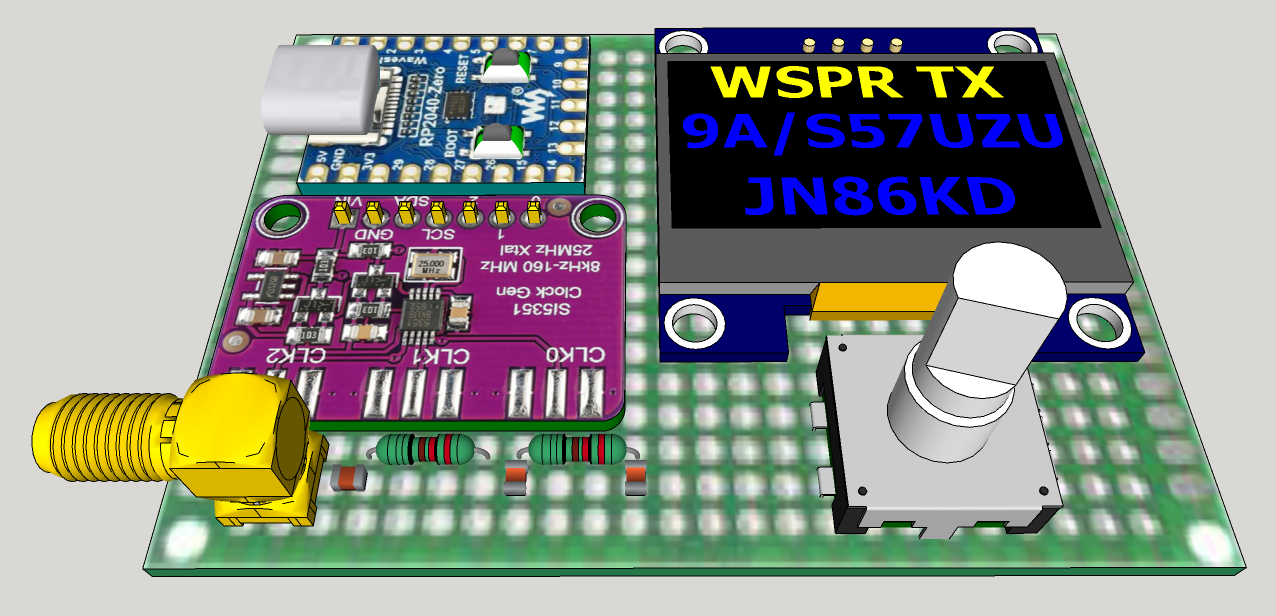

Tako sem se odločil napraviti majhen oddajnik, ki oddaja WSPR signal. Zaenkrat je samo na enem frekvenčnem območju (40m). Kasneje bom mogoče dodal preklapljanje na več frekvenčnih pasov in tudi kakšen manjši izhodni ojačevalnik kot na moji FT8 postaji, ali pa kaj podobnega. Vse je odvisno od teh prvih rezultatov. Shema je preprosta in prikazana na levi sliki. RP2040-Zero krmili Si5351 modul in Oled prikazovalnik. Visokofrekvenčni signal iz modula je speljan preko filtra harmoničnih frekvenc na anteno. Filter je kar se da preprost, vendar služi svojemu namenu. Prikazovalnik služi za prikaz kaj se trenutno dogaja. Celotno vezje sem naredil na perforirani dvostranski ploščici mer 70 x 50mm. Kasneje, če se bo pokazala potreba, bom dal narediti tiskanino na Kitajsko.

Se bo nadaljevalo
