Pred več desetletji, ko sem se še na veliko ukvarjal z elektronkami, sem zgradil stabiliziran napajalnik z elektronkami, ki mi je dolga leta zelo dobro služil svojemu namenu. Moram povedati, da ta usmernik ni nikoli končal v ohišju ampak samo na šasiji, zato me je pri kakšnem prestavljanju na drugo mesto krepko streslo. Napravil sem si takrat tudi nestabiliziran napajalnik, ki je imel dva izhoda, enega za gretje elektronk in drugega za fiksno anodno napetost. Pri tem sem se potrudil in ga spravil v ohišje. Naredil in preizkusil sem kar nekaj pretvornikov (Stepup) iz enosmerne napetosti navzgor, vendar nikoli nisem bil navdušen nad njimi, zaradi motenj, ki jih povzročajo in ki jih je zelo težko odpraviti.
Pri eksperimentiranju in gradji tranzistorskih sprejemnikov ali aparatov pa najraje uporabljam baterijsko ali akumulatorsko napajanje, saj je naše okolje že tako ali tako onesnaženo z vsemi mogočimi motnjami in ne rabijo priti še iz izvora napajanja.

0-30V 2mA-3A DC Regulated Power Supply DIY Kit

Nekaj o napajalniku, ki mi je vzbudil pozornost. Povod je bil tale prispevek na forumu. Pred tem je bila razprava o tem tudi na drugem forumu. Tudi severnomakedonski radioamater S33T ga opisuje in hvali. Nabavil sem kit komplet z LED prikazovalnikom napetosti in toka iz povezave prispevka rekoč, tisti drobiž bom že preživel, saj to je le ena in polkratna cena škatlice . Na internetu sem našel spletno stran, kjer je opisano eksperimentiranje z izboljšavami takšnega napajalnika. Po vsem tem prečitanem me je vzpodbudilo na to, da se tudi jaz lotim izdelave in eksperimentiranju. Zelo lep in koristen opis tega napajalnika je tisti na strani S33T, zato je koristno dobro prečitati celoten opis Naletel sem tudi na priročnik za izdelavo.

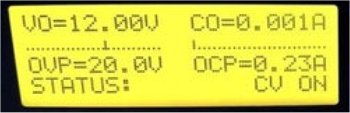

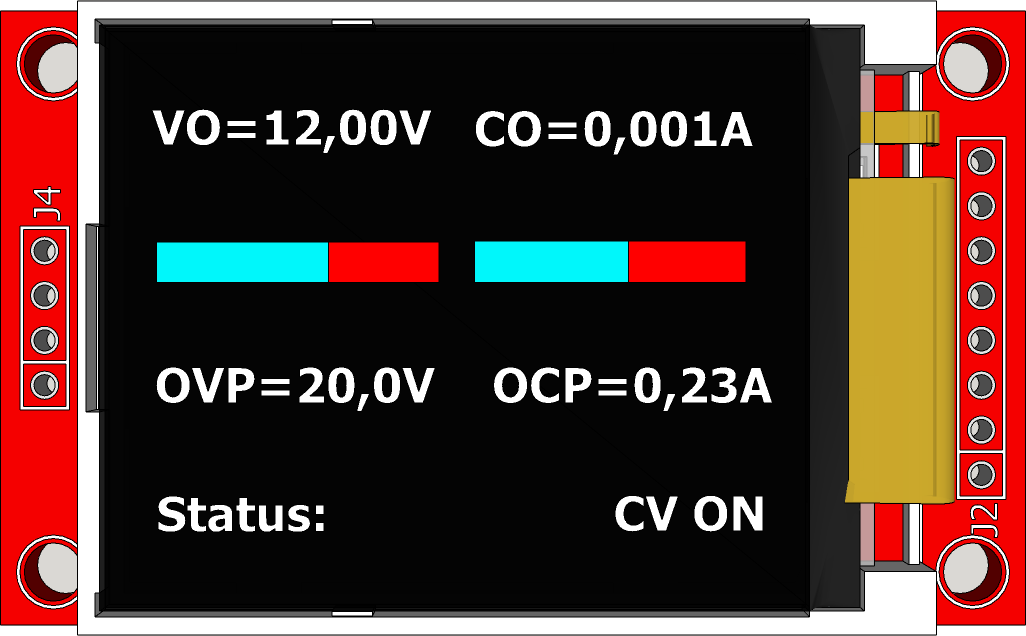

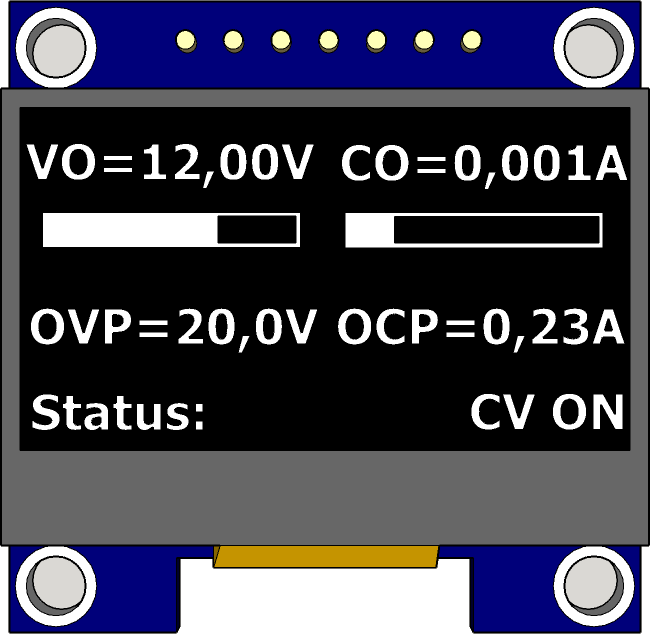

Našel sem tudi verzijo z 20×4 LCD prikazovalnikom. Mislim, da je ta "bonbonček" zelo koristen, saj z njim lahko vidimo nastavitve pretokovne in prenapetostne zaščite. Mogoče bi bilo dobro narediti takšen prikaz s kakšnim TFT ali OLED prikazovalnikom. Bomo še videli, kaj bo prinesel čas in volja.

Po originalni shemi sem si izrisal s Sprint Layout-om shemo in tiskanino, tako da bo mogoče ekperimentiranje s svojo ploščico. Tiskanina je dvostranska.

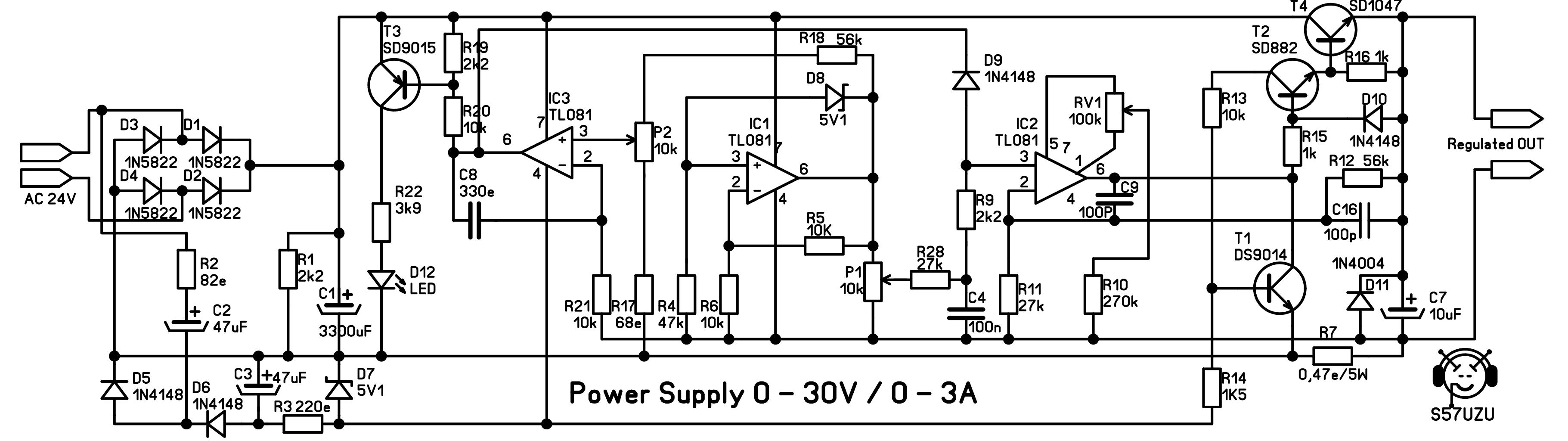

Shema kitajskega napajalnika

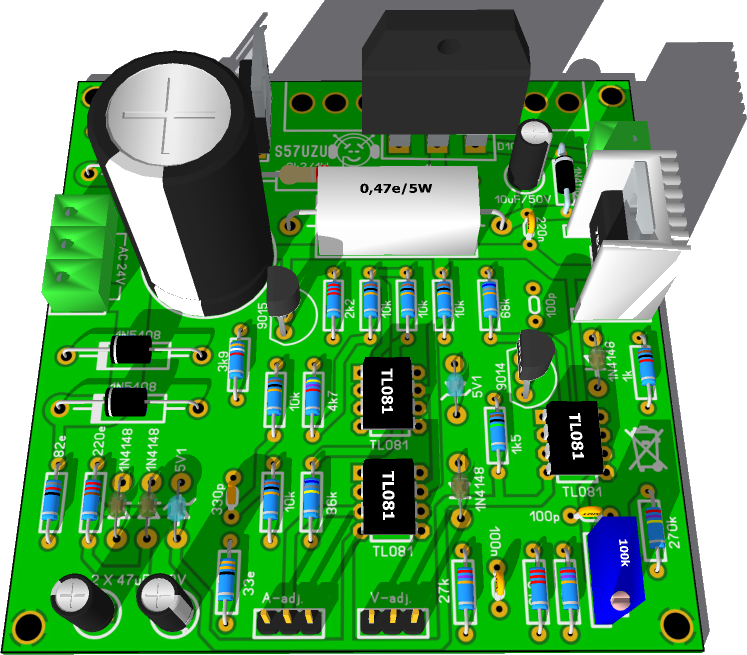

Tiskanina takšnega napajalnika

Prvo bom sestavil originalni kitajski KIT komplet, ga preizkusil, nato pa bom sledil navodilom, ki so jih podali avtorji zgoraj omenjenih spletnih strani.

Se bo nadaljevalo
